ବଲ୍କହେଡ୍ କଣ୍ଟା ଫିଟିଂ |

ଶେଞ୍ଚି ଉଚ୍ଚ-ଗୁଣାତ୍ମକ ବଲ୍କହେଡ୍ ବାର୍ବେଡ୍ ଫିଟିଙ୍ଗ୍ ଉପସ୍ଥାପନ କରେ, ନିର୍ଭରଯୋଗ୍ୟ ସିଲ୍ ପ୍ରଦାନ କରୁଥିବାବେଳେ ଯନ୍ତ୍ରପାତି ପ୍ୟାନେଲ ମାଧ୍ୟମରେ ହୋସ୍ ରାଉଟିଙ୍ଗ୍ ପାଇଁ ସ୍ୱତନ୍ତ୍ର ଭାବରେ ଡିଜାଇନ୍ କରାଯାଇଥିଲା | ପିତ୍ତଳ, SUS304, ଏବଂ SUS316L ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲରେ ନିର୍ମିତ ଏହି ଫିଟିଙ୍ଗଗୁଡିକ ଦୃ strong କ୍ଷତିକାରକ ପ୍ରତିରୋଧ ପ୍ରଦାନ କରିଥାଏ ଏବଂ ବିଭିନ୍ନ କାର୍ଯ୍ୟ ଅବସ୍ଥା ପାଇଁ ଉପଯୁକ୍ତ |

ଉତ୍ପାଦ ଗଠନ

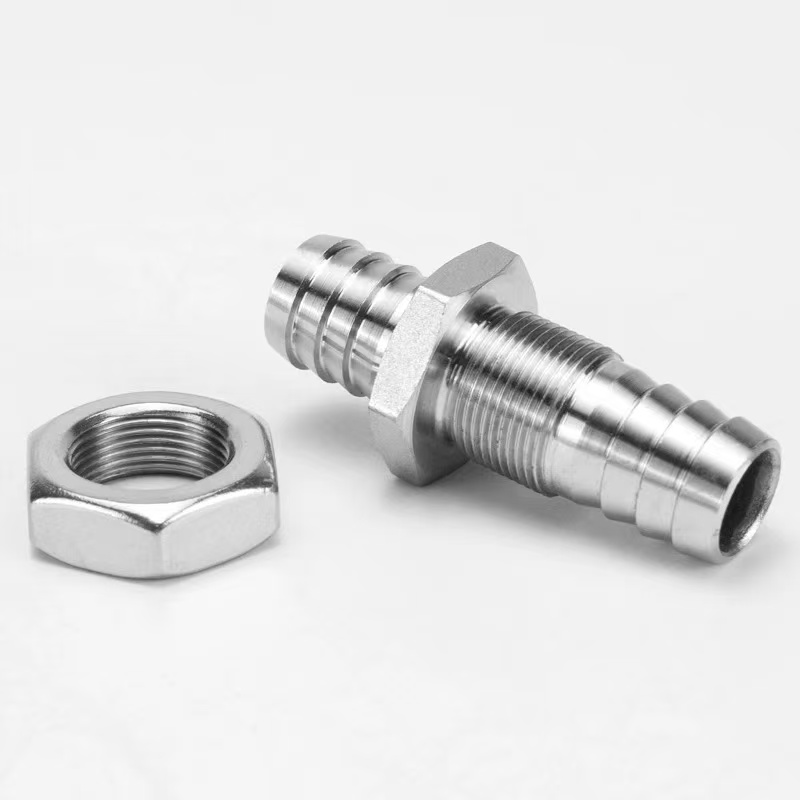

ବଲ୍କହେଡ୍ ବାର୍ବେଡ୍ ଫିଟିଂର ସଂରଚନାରେ ବଲ୍କହେଡ୍ ଥ୍ରେଡ୍, ଏକ ଲକିଂ ବାଦାମ ଏବଂ ବାରବାଡ୍ ହୋସ୍ ସଂଯୋଗ ଅନ୍ତର୍ଭୁକ୍ତ | ସଂସ୍ଥାପନ ସମୟରେ, କେବଳ ଏକ ପ୍ୟାନେଲ୍ ଛିଦ୍ର ଆବଶ୍ୟକ; ବାଦାମକୁ ଟାଣିବା ଫିକ୍ସିଂ ଏବଂ ସିଲ୍ ପ୍ରକ୍ରିୟା ସମାପ୍ତ କରେ |

କଣ୍ଟା ଶେଷରେ ଏକ ଆଣ୍ଟି-ସ୍ଲିପ୍ ଗ୍ରୋଭ୍ ଡିଜାଇନ୍ ବ features ଶିଷ୍ଟ୍ୟ ଅଛି, ଏକ ହୋସ୍ କ୍ଲମ୍ପ ସହିତ ବ୍ୟବହୃତ ହେଲେ ଏକ ସୁରକ୍ଷିତ ସଂଯୋଗକୁ ସୁନିଶ୍ଚିତ କରେ | କଣ୍ଟ୍ରୋଲ୍ କ୍ୟାବିନେଟ୍, ଜଳ ବିଶୋଧନ ଉପକରଣ, ଚିକିତ୍ସା ଉପକରଣ ଏବଂ ଅନ୍ୟାନ୍ୟ ଆନୁଷଙ୍ଗିକ କ୍ଷେତ୍ରରେ ଏହି ଫିଟିଙ୍ଗ୍ ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ |

ଉତ୍ପାଦ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ଗଠନମୂଳକ ସୁବିଧା

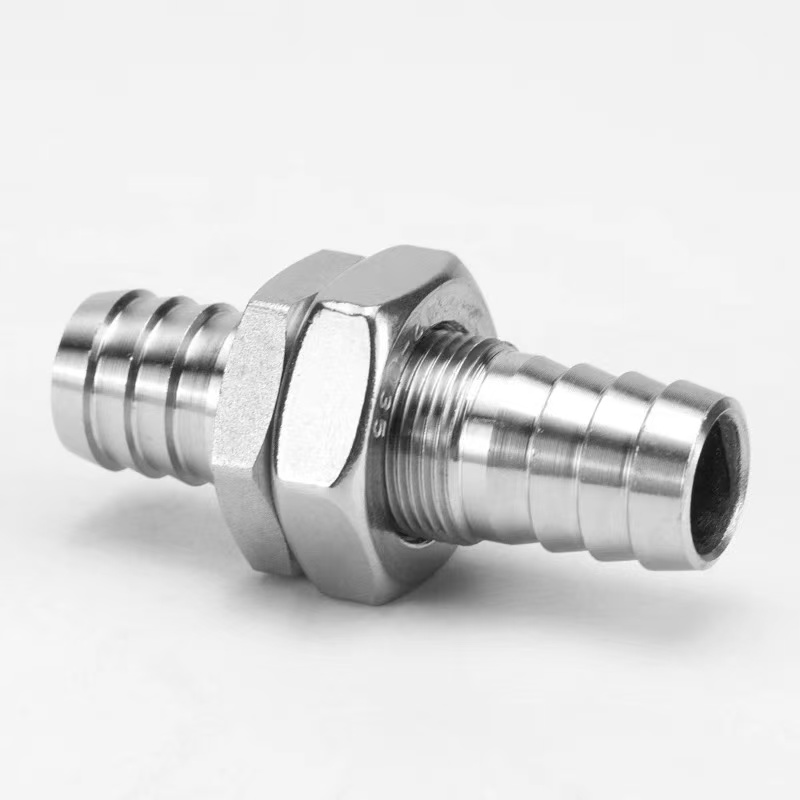

ବଲ୍କହେଡ୍ ବାରବାଡ୍ ଫିଟିଂ ହେଉଛି ଏକ ପାଇପ୍ ଫିଟିଂ ଯାହାକି ନିର୍ଦ୍ଦିଷ୍ଟ ସିଲ୍ ପ୍ରଦାନ କରିବା ସମୟରେ ଯନ୍ତ୍ରପାତି ପ୍ୟାନେଲ୍, ଏନକ୍ଲୋଜର, କିମ୍ବା ବଲ୍କହେଡ୍ ମାଧ୍ୟମରେ ହୋସ୍ ରାଉଟିଙ୍ଗ୍ ପାଇଁ ନିର୍ଦ୍ଦିଷ୍ଟ ଭାବରେ ଡିଜାଇନ୍ ହୋଇଛି | ଏହାର ମୁଖ୍ୟ ସଂରଚନାରେ ଏକ ବଲ୍କହେଡ୍ ଥ୍ରେଡ୍ ବିଭାଗ, ଏକ ଲକିଂ ବାଦାମ, ଏକ ସିଲ୍ ଗ୍ୟାସ୍କେଟ୍ ଏବଂ ଏକ କଣ୍ଟା ହୋସ୍ ସଂଯୋଗ ଅନ୍ତର୍ଭୁକ୍ତ | ସଂସ୍ଥାପନ ସମୟରେ, ପ୍ୟାନେଲରେ କେବଳ ସଂପୃକ୍ତ ବ୍ୟାସାର ଏକ ଛିଦ୍ର ତିଆରି କରାଯିବା ଆବଶ୍ୟକ | ଫିଟିଂର ଥ୍ରେଡ୍ ବିଭାଗ ଗର୍ତ୍ତ ଦେଇ ଗଲା, ଏବଂ ଫିକ୍ସିଂ ଏବଂ ସିଲ୍ ପ୍ରକ୍ରିୟା ସମାପ୍ତ କରିବାକୁ ବାଦାମକୁ ବିପରୀତ ପାର୍ଶ୍ୱରୁ ଟାଣାଯାଇଥାଏ |

1. ବଲ୍କହେଡ୍ ଫିକ୍ସିଂ ଗଠନ:ଥ୍ରେଡ୍ ବିଭାଗର ଲମ୍ବ ସାଧାରଣ ପ୍ୟାନେଲ୍ ମୋଟା ସହିତ ଅନୁକୂଳ | ଥରେ ଲକିଂ ବାଦ ଟାଣ ହୋଇଗଲେ, ଏହା ପ୍ୟାନେଲ ସହିତ ଏକ କଠିନ ଫିକ୍ସିସନ ଗଠନ କରେ, ସୁନିଶ୍ଚିତ କରେ ଯେ ଫିଟିଂ ବାହ୍ୟ ଟାଣିବା ଶକ୍ତିରେ ମଧ୍ୟ ସୁରକ୍ଷିତ ରହିଥାଏ |

2. କଣ୍ଟା ହୋସ୍ ସଂଯୋଗ:ପ୍ୟାନେଲର ଗୋଟିଏ କିମ୍ବା ଉଭୟ ପାର୍ଶ୍ୱରେ ହୋସ୍ ଭର୍ତ୍ତି କରିବା ଏବଂ ହୋସ୍ କ୍ଲମ୍ପ ସହିତ ଏକ ସିଲ୍ ସଂଯୋଗ ଗଠନ ପାଇଁ ବାରବାଟୀ ଟେପରଡ୍ ଦାନ୍ତ ରହିଛି | ବାରବାଟୀ ଏଣ୍ଡ୍ ଏକ ସାଧାରଣ ଡବଲ୍ ଆଣ୍ଟି-ସ୍ଲିପ୍ ଗ୍ରୋଭ୍ ଡିଜାଇନ୍ ଗ୍ରହଣ କରେ, ଯାହା ସାଧାରଣ ଫିଟିଙ୍ଗ୍ ଅପେକ୍ଷା ଅଧିକ ପଲ୍-ଆଉଟ୍ ପ୍ରତିରୋଧ ପ୍ରଦାନ କରେ |

3. ସିଲ୍ ସିଷ୍ଟମ୍:ପ୍ୟାନେଲର ଉଭୟ ପାର୍ଶ୍ୱରେ ରବର ଗ୍ୟାସେଟ କିମ୍ବା ଓ-ରିଙ୍ଗ ଯୋଗାଇ ଦିଆଯାଉଛି | ଯେତେବେଳେ ବାଦାମକୁ ଟାଣାଯାଏ, ସିଲ୍ ଗ୍ୟାସ୍କେଟ୍ ସଙ୍କୋଚିତ ହୁଏ, ପ୍ୟାନେଲ୍ ଖୋଲିବା ସମୟରେ ୱାଟରାଇଟ୍ ଏବଂ ଧୂଳି-ଟାଣ ସିଲ୍ ହାସଲ କରେ, IP65 କିମ୍ବା ତା’ଠାରୁ ଅଧିକ ସଂରକ୍ଷଣ ମୂଲ୍ୟାୟନ ସହିତ |

ସ୍ଥାପନ ପଦ୍ଧତି

ଶେଞ୍ଚିର ସ୍ଥାୟୀ ବଲ୍କହେଡ୍ ବାରବେଡ୍ ଫିଟିଙ୍ଗ୍ ସଂସ୍ଥାପନ କରିବା ସହଜ | କେବଳ six ଟି ପର୍ଯ୍ୟାୟରେ ଏକ ସୁରକ୍ଷିତ ଏବଂ ସିଲ୍ ହୋଇଥିବା ସଂଯୋଗ ହାସଲ କରାଯାଇପାରିବ:

ପଦାଙ୍କ 1: ପ୍ୟାନେଲ୍ ହୋଲ୍ ପ୍ରସ୍ତୁତି |

ସୂତ୍ର ବିଭାଗର ବାହ୍ୟ ବ୍ୟାସ ଉପରେ ଆଧାର କରି ପ୍ୟାନେଲରେ ଏକ ଅନୁରୂପ ଗୋଲାକାର ଛିଦ୍ର ତିଆରି କରନ୍ତୁ | ନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ସିଲ୍ ଗ୍ୟାସ୍କେଟ୍ ନଷ୍ଟ ନହେବା ପାଇଁ ଗର୍ତ୍ତର ଧାର ଚିକ୍କଣ ଏବଂ ବୁରମୁକ୍ତ |

ପଦାଙ୍କ 2: ସିଲ୍ ଗ୍ୟାସ୍କେଟ୍ ସଂସ୍ଥାପନ କରନ୍ତୁ |

ଅନ୍ତର୍ଭୂକ୍ତ EPDM ସିଲ୍ ଗ୍ୟାସ୍କେଟ୍କୁ ଫିଟିଂ ବେସ୍ ଉପରେ ଦବାଇ ଥ୍ରେଡ୍ ବିଭାଗ ଉପରେ ସ୍ଲାଇଡ୍ କରନ୍ତୁ | ଯଦି ପ୍ୟାନେଲର ଉଭୟ ପାର୍ଶ୍ୱରେ ସିଲ୍ ଆବଶ୍ୟକ ହୁଏ, ତେବେ ଉଭୟ ପାର୍ଶ୍ୱରେ ଗୋଟିଏ ଗ୍ୟାସ୍କେଟ୍ ରଖନ୍ତୁ |

ପଦାଙ୍କ 3: ପ୍ୟାନେଲ୍ ମାଧ୍ୟମରେ ସନ୍ନିବେଶ କରନ୍ତୁ |

ପ୍ୟାନେଲର ଗୋଟିଏ ପାର୍ଶ୍ୱରୁ ଗର୍ତ୍ତରେ ଥ୍ରେଡ୍ ବିଭାଗ ସନ୍ନିବେଶ କରନ୍ତୁ, ସୁନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ଫିଟିଂ ବେସ୍ ପ୍ୟାନେଲ୍ ମଧ୍ୟରେ ଥିବା ସିଲ୍ ଗ୍ୟାସ୍କେଟ୍ ସହିତ ଯୋଗାଯୋଗ କରେ |

ଷ୍ଟେପ୍ 4: ଲକିଂ ବାଦାମକୁ ଟାଣନ୍ତୁ |

ପ୍ୟାନେଲର ବିପରୀତ ପାର୍ଶ୍ୱରୁ ଲକିଂ ବାଦକୁ ସୂତା ବିଭାଗରେ ସ୍କ୍ରୁ କରନ୍ତୁ, ଏବଂ ଧୀରେ ଧୀରେ ଏହାକୁ ଏକ ରେଞ୍ଚ ସହିତ ଟାଣନ୍ତୁ | ପରାମର୍ଶିତ ଟର୍କ: ପିତ୍ତଳ ସାମଗ୍ରୀ ପାଇଁ 5–8 N · m ଏବଂ ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ପାଇଁ 8–12 N · m | ଟାଣିବା ସମୟରେ ଫିଟିଙ୍ଗ୍ ଶରୀରକୁ ସ୍ଥିର ରଖନ୍ତୁ |

ପଦାଙ୍କ 5: ହୋସ୍ ସଂଯୋଗ କରନ୍ତୁ |

ଏକ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ ବାଛନ୍ତୁ ଯେଉଁଠାରେ ବାର୍ ବାହ୍ୟ ବ୍ୟାସ ହୋସ୍ ଭିତରର ବ୍ୟାସଠାରୁ –.–- mm ମିମି ବଡ଼ | ହୋସକୁ ଭୂଲମ୍ବ ଭାବରେ ବାରବାଟୀ ଶେଷରେ ଭର୍ତ୍ତି କରନ୍ତୁ ଯେପର୍ଯ୍ୟନ୍ତ ଏହା ମୂଳ ପର୍ଯ୍ୟନ୍ତ ପହଞ୍ଚେ | ଉଚ୍ଚ ଚାପର ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ, ଏକ ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ହୋସ୍ କ୍ଲମ୍ପ ବ୍ୟବହାର କରନ୍ତୁ ଏବଂ ଏହାକୁ ଦ୍ୱିତୀୟ ଏବଂ ତୃତୀୟ ବାର୍ସ ମଧ୍ୟରେ ବାନ୍ଧନ୍ତୁ |

ପଦାଙ୍କ 6: ସିଲ୍ ଅଖଣ୍ଡତା ପରୀକ୍ଷା |

କାର୍ଯ୍ୟ ଚାପର 1.5 ଗୁଣରେ ଏକ ସ୍ଥିର ଚାପ ପରୀକ୍ଷା କର | ଯଦି ତିନି ମିନିଟ୍ ପାଇଁ କ le ଣସି ଲିକ୍ ନଥାଏ, ତେବେ ସ୍ଥାପନ ଯୋଗ୍ୟ ଅଟେ |
