L- ପ୍ରକାର ପାଗୋଡା ପାଣି ପାଇପ୍ ସଂଯୋଜକ |

ଉତ୍ପାଦ ପ୍ରକାରଗୁଡିକ |

L- ପ୍ରକାର ପାଗୋଡା ୱାଟର ପାଇପ୍ ସଂଯୋଜକମାନଙ୍କର ଏକ ପେସାଦାର ଚାଇନିଜ୍ ଉତ୍ପାଦକ ଭାବରେ, ଶେଞ୍ଚି ଦୁଇଟି ପ୍ରାଥମିକ ଉତ୍ପାଦ ପ୍ରକାର ପ୍ରଦାନ କରେ:

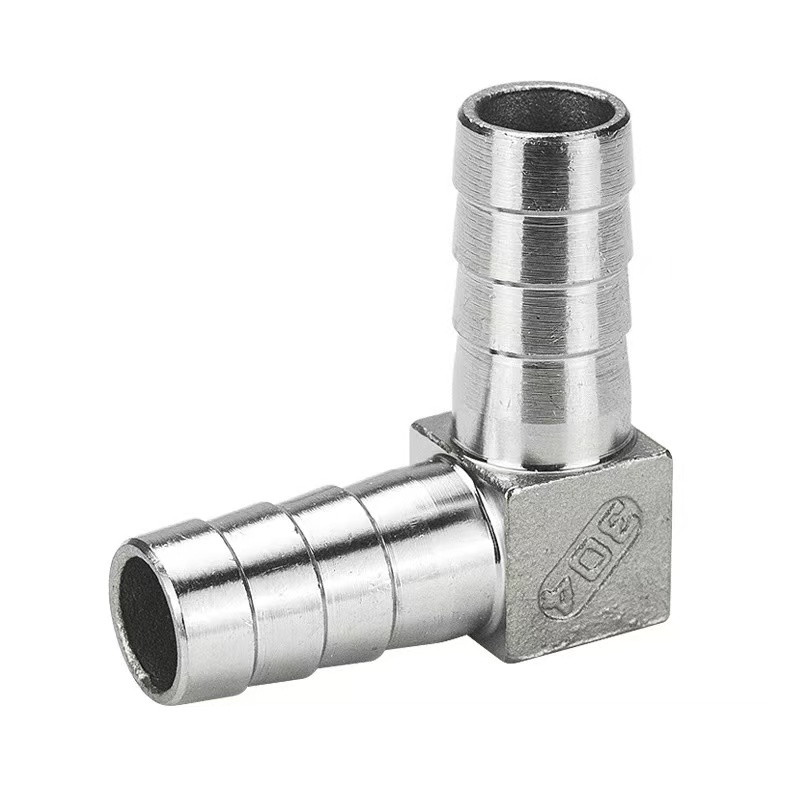

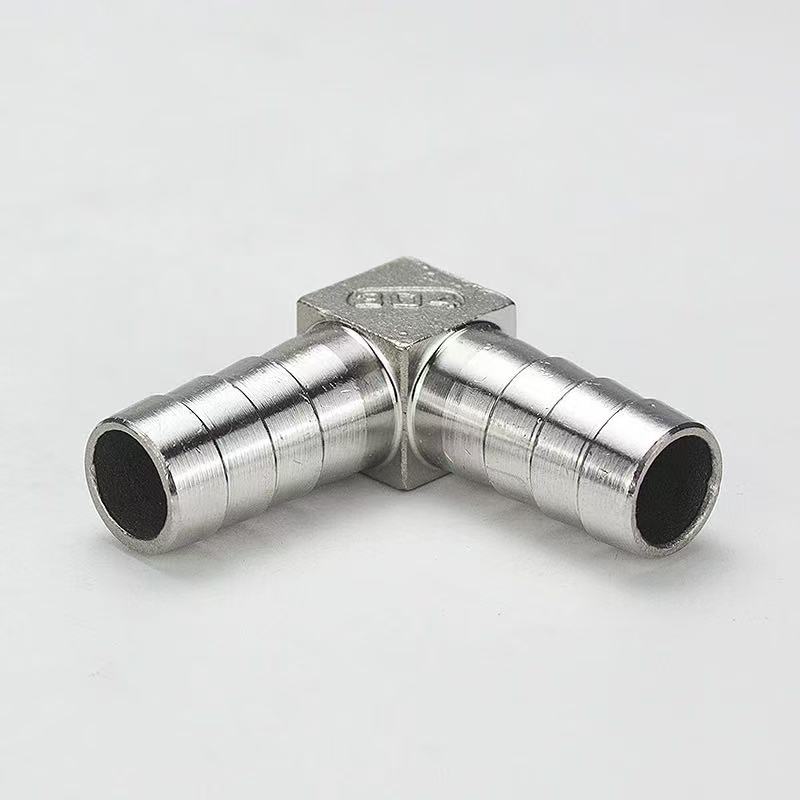

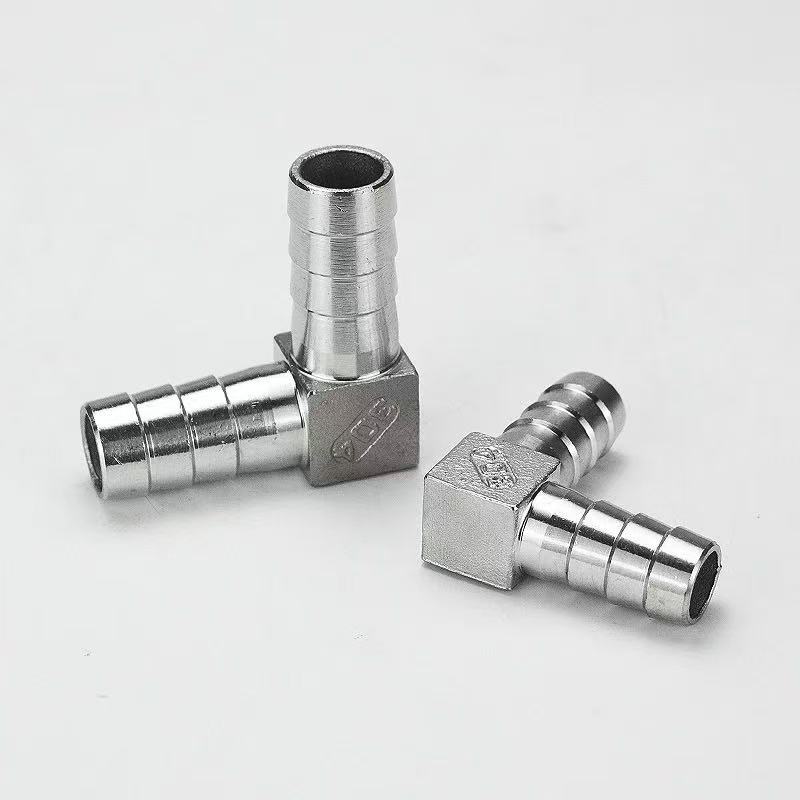

L- ପ୍ରକାର ପାଗୋଡା ୱାଟର ପାଇପ୍ ସଂଯୋଜକ: ଉଭୟ ମୁଣ୍ଡରେ ଏକ କଞ୍ଚା ପାଗୋଡା ସଂରଚନା ବ feature ଶିଷ୍ଟ୍ୟ ଅଛି, ଯାହା ଦୁଇଟି ନମନୀୟ ହୋସ୍ ମଧ୍ୟରେ 90-ଡ଼ିଗ୍ରୀ ଦିଗ୍ ସଂଯୋଗ ସୃଷ୍ଟି ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି |

L- ପ୍ରକାର ପୁରୁଷ ଥ୍ରେଡେଡ୍ ପାଗୋଡା ସଂଯୋଜକ: ଗୋଟିଏ ପ୍ରାନ୍ତରେ ଏକ ନମନୀୟ ହୋସ୍ ସହିତ ସଂଯୋଗ ହେବା ପାଇଁ ଏକ କଞ୍ଚା ପାଗୋଡା ସଂରଚନା ବ features ଶିଷ୍ଟ୍ୟ ଥିବାବେଳେ ଅନ୍ୟ ପଟେ ବାହ୍ୟ (ପୁରୁଷ) ସୂତା ବ features ଶିଷ୍ଟ୍ୟ ଅଟେ, ଯାହା ଏକ ହୋସ୍ ଏବଂ ଏକ ଆଭ୍ୟନ୍ତରୀଣ (ମହିଳା) ଥ୍ରେଡେଡ୍ ପୋର୍ଟ ସହିତ ଉପକରଣର ଏକ ଖଣ୍ଡ ମଧ୍ୟରେ 90-ଡ଼ିଗ୍ରୀ ଦିଗଦର୍ଶନ ସୃଷ୍ଟି ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି |

ଉଭୟ ପ୍ରକାରର ଏକ 90-ଡ଼ିଗ୍ରୀ ଆଙ୍ଗଲେଡ୍ ଡିଜାଇନ୍ ବାର୍ଡ ପାଗୋଡା ଶେଷ ପାଇଁ ସମାନ ନିର୍ଦ୍ଦିଷ୍ଟତା ସହିତ ବ feature ଶିଷ୍ଟ୍ୟ ଅଟେ | ସେଗୁଡିକ ସାମଗ୍ରୀର ପସନ୍ଦରେ ଉପଲବ୍ଧ: 304 ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, 316L ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, କିମ୍ବା ପିତ୍ତଳ | ମୁଖ୍ୟ ପାର୍ଥକ୍ୟ ସଂଯୋଗ ପ୍ରଣାଳୀରେ ଅଛି: ପୂର୍ବଟି ଏକ ପ୍ରତ୍ୟକ୍ଷ ହୋସ୍-ଟୁ-ହୋସ୍ ସଂଯୋଗକୁ ସୁଗମ କରୁଥିବାବେଳେ ପରବର୍ତ୍ତୀଟି ଏକ ହୋସ୍ ଏବଂ ଯନ୍ତ୍ରପାତି ମଧ୍ୟରେ ଏକ କ୍ରାନ୍ତିକାରୀ ସଂଯୋଗକୁ ସହଜ କରିଥାଏ, ଯାହା ଦ୍ various ାରା ବିଭିନ୍ନ ସ୍ଥାପନ ପରିସ୍ଥିତି ଅନୁଯାୟୀ ନମନୀୟ ଚୟନ ବିକଳ୍ପ ପ୍ରଦାନ କରାଯାଇଥାଏ |

L- ପ୍ରକାର ପାଗୋଡା ୱାଟର ପାଇପ୍ ସଂଯୋଜକ ଏବଂ L- ପ୍ରକାର ପୁରୁଷ ଥ୍ରେଡେଡ୍ ପାଗୋଡା ସଂଯୋଜକ ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ କ’ଣ?

ମୂଳ ପାର୍ଥକ୍ୟ: ଶେଞ୍ଚି L- ପ୍ରକାର ପାଗୋଡା ୱାଟର ପାଇପ୍ ସଂଯୋଜକ ଏକ ଡୁଆଲ୍-ବାର୍ ଇଣ୍ଟରଫେସ୍ ବ features ଶିଷ୍ଟ୍ୟ କରେ (ଉଭୟ ମୁଣ୍ଡ ବାରବାଟୀ ପାଗୋଡା ମୁଣ୍ଡ, ସିଧାସଳଖ ନମନୀୟ ହୋସ୍ ସହିତ ସଂଯୋଗ ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି) | L- ପ୍ରକାର ପୁରୁଷ ଥ୍ରେଡେଡ୍ ପାଗୋଡା ସଂଯୋଜକ ଗୋଟିଏ ପଟେ ଏକ ବାହ୍ୟ ସୂତା ଏବଂ ଅନ୍ୟ ପଟେ ଏକ କଣ୍ଟା ପାଗୋଡା ବ features ଶିଷ୍ଟ୍ୟ, ଏକ ନମନୀୟ ହୋସ୍ କୁ ଏକ କଠିନ ପାଇପ୍ କିମ୍ବା ଭଲଭ୍ ଶରୀର ସହିତ ଆଭ୍ୟନ୍ତରୀଣ ସୂତା ସହିତ ସଂଯୋଗ କରିବା ପାଇଁ ପରିକଳ୍ପିତ | ଶେଙ୍କି’s ଉଚ୍ଚ କ୍ଷମତା ସମ୍ପନ୍ନ L- ପ୍ରକାର ପାଗୋଡା ୱାଟର ପାଇପ୍ ସଂଯୋଜକମାନେ ପିତ୍ତଳ କିମ୍ବା 304 / 316L ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲରୁ ଜାଲ୍; ପାଇପଲାଇନଗୁଡ଼ିକୁ ପୁନ ir ନିର୍ଦ୍ଦେଶ କରିବା ପାଇଁ ସେମାନଙ୍କର 90-ଡ଼ିଗ୍ରୀ ଡାହାଣ କୋଣ ଗଠନ ଆଦର୍ଶ | ଡୁଆଲ୍-ବାର୍ ଡିଜାଇନ୍ ଏକ ଦୃ tight, ସୁରକ୍ଷିତ ଧରିବାକୁ ସୁନିଶ୍ଚିତ କରେ |—ବିଶେଷକରି ଯେତେବେଳେ ହୋସ୍ କ୍ଲମ୍ପ୍ସ ସହିତ ଯୋଡି ହୁଏ |—ବିଚ୍ଛିନ୍ନତା ଏବଂ ଲିକେଜକୁ ରୋକିବା ପାଇଁ | ଏହି ଫିଟିଙ୍ଗ୍ ଚାପ, କ୍ଷୟ ଏବଂ ବାର୍ଦ୍ଧକ୍ୟ ପାଇଁ ଉତ୍କୃଷ୍ଟ ପ୍ରତିରୋଧ ପ୍ରଦାନ କରେ | 316L ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ପ୍ରକାରଟି ଅତ୍ୟଧିକ କ୍ଷତିକାରକ ପରିବେଶ ପାଇଁ ବିଶେଷ ଭାବରେ ଉପଯୁକ୍ତ, ଯେପରିକି ସମୁଦ୍ର ଜଳ କିମ୍ବା ରାସାୟନିକ ପ୍ରକ୍ରିୟାକରଣ ସହିତ ଜଡିତ | ସଂସ୍ଥାପନ ସହଜ, ଏହି ଫିଟିଙ୍ଗଗୁଡିକ ପ୍ଲମ୍ବିଂ, ନିମୋନେଟିକ୍ ସିଷ୍ଟମ୍ ଏବଂ ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ଫ୍ଲୁଇଡ୍ ପ୍ରୟୋଗଗୁଡ଼ିକରେ ଲୋ-ପ୍ରେସର ହୋସ୍ ସଂଯୋଗ ପାଇଁ ଆଦର୍ଶ, ଅସାଧାରଣ ସ୍ଥିରତା ଏବଂ ସ୍ଥାୟୀତ୍ୱ ପ୍ରଦାନ କରିଥାଏ |

ଉତ୍ପାଦ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ସ୍ଥାପନ ନିର୍ଦ୍ଦେଶାବଳୀ

ଜାତୀୟ ମାନଦଣ୍ଡରେ ନିର୍ମିତ ଶେଞ୍ଚି ବ୍ରାଣ୍ଡ L- ପ୍ରକାର ପାଗୋଡା ୱାଟର ପାଇପ୍ କନେକ୍ଟର ସ୍ଥାପନ କରିବା ସହଜ ଅଟେ | ନିମ୍ନଲିଖିତ ପଦକ୍ଷେପଗୁଡିକ ଅନୁସରଣ କରିବା ଏକ ନିର୍ଭରଯୋଗ୍ୟ ସଂଯୋଗକୁ ସୁନିଶ୍ଚିତ କରେ:

ପଦାଙ୍କ 1: ହୋସ୍ କଟିଙ୍ଗ୍ |

ପାଗୋଡା ବାର୍ସ ବିରୁଦ୍ଧରେ ଏକ ସମ୍ପୂର୍ଣ୍ଣ ଫିଟ୍ ସୁନିଶ୍ଚିତ କରିବା ପାଇଁ, ହୋସ୍ ର ଶେଷକୁ ଚତୁର୍ଭୁଜ ଏବଂ ସମତଳ କାଟିବା ପାଇଁ ଏକ ବିଶେଷ ହୋସ୍ କଟର ବ୍ୟବହାର କରନ୍ତୁ | ବ୍ରେଡ୍ କିମ୍ବା ସଶକ୍ତ ହୋସ୍ ପାଇଁ, ଧାରକୁ ସିଲ୍ କରିବା ଏବଂ ଭଙ୍ଗାରୁଜା କରିବା ପାଇଁ ଏକ ହଟ-କଟିଙ୍ଗ ପଦ୍ଧତି ବ୍ୟବହାର କରିବାକୁ ପରାମର୍ଶ ଦିଆଯାଇଛି |

ପଦାଙ୍କ 2: ପାଗୋଡା ଶେଷ ସଂଯୋଗ |

ହୋସ୍ ମୁହଁ ପାଗୋଡା ଫିଟିଂର ମୂଳ ସହିତ ଯୋଗାଯୋଗ ନହେବା ପର୍ଯ୍ୟନ୍ତ ହୋସ୍ କୁ ଭୂଲମ୍ବ ଭାବରେ ଭର୍ତ୍ତି କରନ୍ତୁ | ପାଗୋଡା ବାର୍ସରେ ଏକ ଷ୍ଟେପ୍ ଡିଜାଇନ୍ ବ feature ଶିଷ୍ଟ୍ୟ ଅଛି ଯାହା ହୋସ୍ ଭର୍ତ୍ତି ହେବା ପରେ ଏକାଧିକ ସିଲ୍ ରିଙ୍ଗ ସୃଷ୍ଟି କରେ | ଉଚ୍ଚ-ଚାପ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ, ଏକ ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ହୋସ୍ କ୍ଲମ୍ପ କିମ୍ବା ବସନ୍ତ କ୍ଲିପ୍ ବ୍ୟବହାର କରି ସଂଯୋଗକୁ ସୁରକ୍ଷିତ କରନ୍ତୁ | କ୍ଲମ୍ପକୁ ଦ୍ୱିତୀୟ ଏବଂ ତୃତୀୟ ପାଗୋଡା ବାର୍ସ ମଧ୍ୟରେ ରଖିବା ଉଚିତ |

ପଦାଙ୍କ 3: ଥ୍ରେଡେଡ୍ ଶେଷ ସଂଯୋଗ |

ଏହାର ନିର୍ଦ୍ଦିଷ୍ଟତା ଉପରେ ଆଧାର କରି ଥ୍ରେଡେଡ୍ ଶେଷ ପାଇଁ ଉପଯୁକ୍ତ ସିଲ୍ ପଦ୍ଧତି ଚୟନ କରନ୍ତୁ: ଜି-ଥ୍ରେଡ୍ (ସମାନ୍ତରାଳ ପାଇପ୍ ସୂତା) ସିଲ୍ ପାଇଁ ଏକ ରବର କିମ୍ବା ତମ୍ବା ଗ୍ୟାସ୍କେଟ୍ ଆବଶ୍ୟକ କରେ | NPT କିମ୍ବା R- ଥ୍ରେଡ୍ (ଟାପେଡ୍ ପାଇପ୍ ଥ୍ରେଡ୍) କଡ଼ାକଡ଼ି କରିବା ପୂର୍ବରୁ PTFE ଥ୍ରେଡ୍ ସିଲ୍ ଟେପ୍ ର 3-5 ଟର୍ନ୍ ଗୁଡ଼ାଇବା ଆବଶ୍ୟକ କରେ | କଡ଼ାକଡି କରିବା ସମୟରେ, ଫୋର୍ସର ଷୋଡଶାଳିଆ ଶରୀରରେ ରେଞ୍ଚ ଲଗାନ୍ତୁ, ଟର୍କକୁ ହୋସ୍ ସଂଯୋଗ ବିନ୍ଦୁକୁ ପଠାଯିବ ନାହିଁ |

ପଦାଙ୍କ 4: ଚାପ ପରୀକ୍ଷା |

ସଂସ୍ଥାପନ ସମାପ୍ତ ହେବା ପରେ, ସିଷ୍ଟମର କାର୍ଯ୍ୟ ଚାପର 1.5 ଗୁଣରେ ଏକ ସ୍ଥିର ଚାପ ପରୀକ୍ଷା କର | ଏହି ଚାପକୁ 3 ମିନିଟ୍ ପର୍ଯ୍ୟନ୍ତ ବଜାୟ ରଖିବା ପରେ ଯଦି କ le ଣସି ଲିକ୍ ପାଳନ କରାଯାଏ ନାହିଁ, ବିଧାନସଭା ବ୍ୟବହାର ପାଇଁ ପ୍ରସ୍ତୁତ | ଏହି କ୍ରମରେ ସଂପୃକ୍ତ L- ପ୍ରକାର ପୁରୁଷ ଥ୍ରେଡେଡ୍ ପାଗୋଡା ସଂଯୋଜକ ପାଇଁ ସ୍ଥାପନ ପ୍ରକ୍ରିୟା ସମାନ - କେବଳ ଥ୍ରେଡ୍ ପ୍ରକାରରେ ଭିନ୍ନ - ନିର୍ଦ୍ଦିଷ୍ଟ ଇଣ୍ଟରଫେସ୍ ଆବଶ୍ୟକତା ଉପରେ ନମନୀୟ ଚୟନ ପାଇଁ ଅନୁମତି ଦେଇଥାଏ |

ପ୍ରୟୋଗ କ୍ଷେତ୍ର

1. ଜଳ ବିଶୋଧନ ଉପକରଣ

ୱାଟର ପ୍ୟୁରିଫାୟର୍, ୱାଟର ସଫ୍ଟେନର୍ ଏବଂ RO (ରିଭର୍ସ ଓସମୋସିସ୍) ସିଷ୍ଟମରେ PE ଏବଂ PU ଟ୍ୟୁବ୍ ମଧ୍ୟରେ 90-ଡ଼ିଗ୍ରୀ ଦିଗ୍ ସଂଯୋଗ ପାଇଁ L- ପ୍ରକାର ପାଗୋଡା ୱାଟର ପାଇପ୍ ସଂଯୋଜକ ଡିଜାଇନ୍ କରାଯାଇଛି | ଯେତେବେଳେ 316L ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲରୁ ଉତ୍ପାଦିତ ହୁଏ, ଏହା ଖାଦ୍ୟ-ଗ୍ରେଡ୍ ସାନିଟାରୀ ଆବଶ୍ୟକତା ପୂରଣ କରେ | ସମାନ କ୍ରମରେ ଏକ ସପ୍ଲିମେଣ୍ଟାରୀ L- ପ୍ରକାର ପୁରୁଷ ଥ୍ରେଡେଡ୍ ପାଗୋଡା ସଂଯୋଜକ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ଉପଲବ୍ଧ ଯେଉଁଠାରେ ଉପକରଣ ଇଣ୍ଟରଫେସ୍ ଏକ ଆଭ୍ୟନ୍ତରୀଣ (ମହିଳା) ସୂତା ବ features ଶିଷ୍ଟ୍ୟ କରେ |

2. ନିମୋନେଟିକ୍ ସ୍ୱୟଂଚାଳିତ ପ୍ରଣାଳୀ |

ବାୟୁ ସଙ୍କୋଚକ, ବ umat ଜ୍ଞାନିକ ଭଲଭ୍ ମେନିଫୋଲ୍ଡ ଏବଂ ସ୍ୱୟଂଚାଳିତ ଆସେମ୍ବଲି ଲାଇନ୍ରେ ନିମୋନିଆ ଟ୍ୟୁବ୍ ରାଉଟିଙ୍ଗ୍ ପାଇଁ ବ୍ୟବହୃତ ହୁଏ | ଏହାର L- ଆକୃତିର ସଂରଚନା ଆଭ୍ୟନ୍ତରୀଣ ଯନ୍ତ୍ରପାତି ସ୍ଥାନ ସଂରକ୍ଷଣ କରିଥାଏ, ଯେତେବେଳେ ଶୀଘ୍ର-ସଂଯୋଗ କଲେଟ୍ ସହିତ ସୁସଙ୍ଗତତା ଦ୍ରୁତ ସମାବେଶ, ବିଛିନ୍ନତା ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣକୁ ସହଜ କରିଥାଏ |

3. ସାନିଟାରୀ ୱେୟାର ଏବଂ ଘର ଉପକରଣ |

ସ୍ମାର୍ଟ ଟଏଲେଟ୍, ଡିସ୍ ୱାଶର୍, ୱାଶିଂ ମେସିନ୍ ଏବଂ ସମାନ ଉପକରଣ ପାଇଁ ୱାଟର ଇନଲେଟ୍ ହୋସ୍ ସଂଯୋଗ କରେ | ପିତ୍ତଳରୁ ନିର୍ମିତ ହେଲେ, ଏଲ୍-ଟାଇପ୍ ପାଗୋଡା ପାଣି ପାଇପ୍ ସଂଯୋଜକ ଉତ୍ତମ ଥର୍ମାଲ୍ କଣ୍ଡକ୍ଟିଭିଟି ପ୍ରଦାନ କରେ, ଯାହା ଏହାକୁ ଗରମ ପାଣି ଲାଇନ୍ ପାଇଁ ଉପଯୁକ୍ତ କରିଥାଏ | ଆମଦାନୀ ହୋଇଥିବା ଉପକରଣରେ ମିଳୁଥିବା ଇଣ୍ଟରଫେସ୍ ମାନାଙ୍କ ଏକ ବ୍ୟାପକ ପରିସରକୁ ସ୍ଥାନିତ କରିବା ପାଇଁ L- ପ୍ରକାର ପୁରୁଷ ଥ୍ରେଡେଡ୍ ପାଗୋଡା ସଂଯୋଜକ ଡିଜାଇନ୍ କରାଯାଇଛି |

4. ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ କୁଲିଂ ଏବଂ ଲବ୍ରିକେସନ୍ ସିଷ୍ଟମ୍ |

ମେସିନ୍ ଟୁଲ୍ କୁଲିଂ ଲାଇନ୍ ଏବଂ ହାଇଡ୍ରୋଲିକ୍ ଲବ୍ରିକେସନ୍ ସିଷ୍ଟମରେ ପ୍ରୟୋଗ କରାଯାଏ | ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ନିର୍ମାଣ ଉନ୍ନତ କ୍ଷୟ ପ୍ରତିରୋଧ ପ୍ରଦାନ କରିଥାଏ, ତ oil ଳ କୁହୁଡି, କଟିଙ୍ଗ ତରଳ ଏବଂ ସମାନ ଜଟିଳ କାର୍ଯ୍ୟ ଅବସ୍ଥା ସହିତ ଜଡିତ ପରିବେଶରେ ନିର୍ଭରଯୋଗ୍ୟ କାର୍ଯ୍ୟଦକ୍ଷତାକୁ ସକ୍ଷମ କରିଥାଏ |
