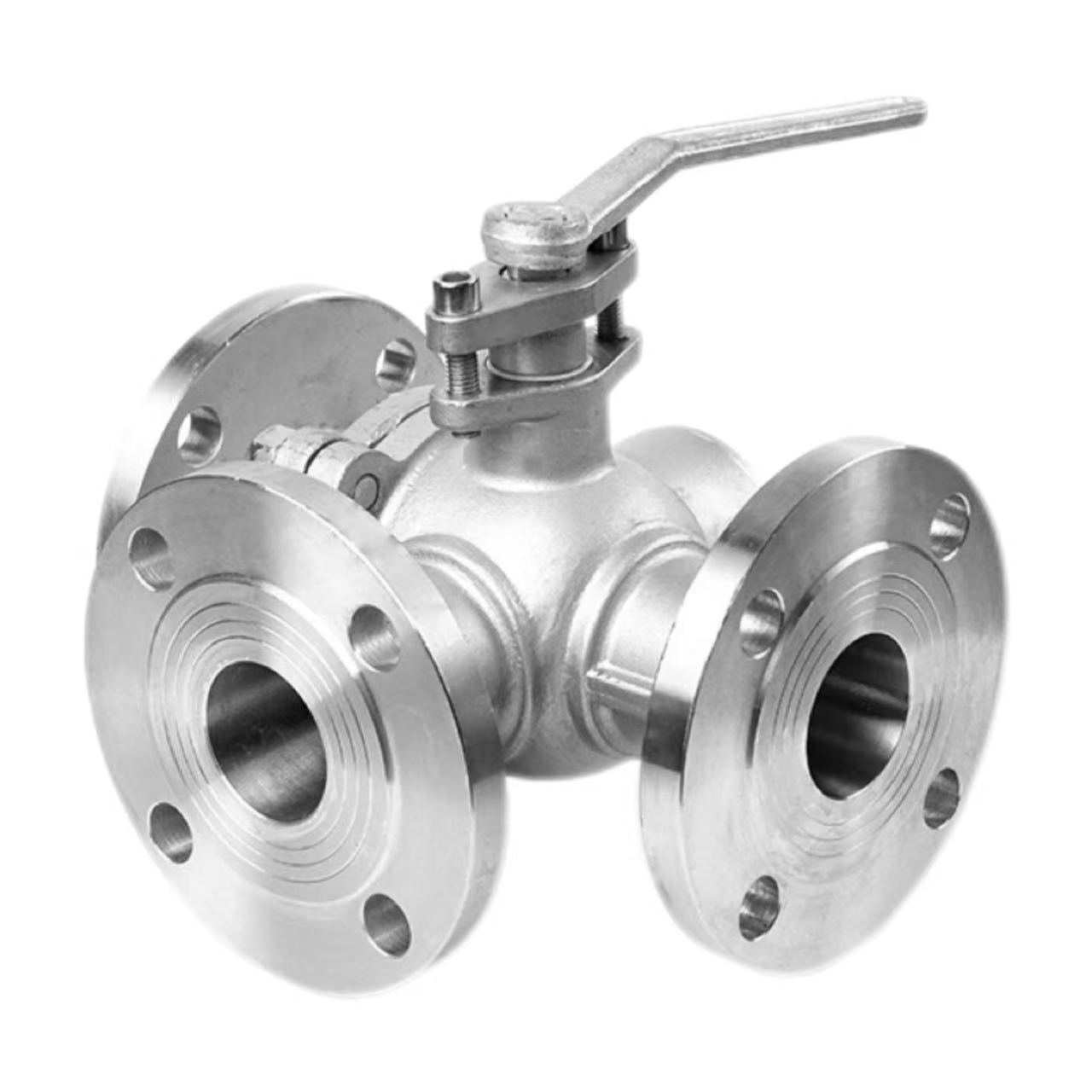

ତିନି-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ |

କାର୍ଯ୍ୟ ନୀତି

ଶେଞ୍ଚି କାରଖାନାର କ୍ଷୟ-ପ୍ରତିରୋଧୀ ତିନି-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ ର କାର୍ଯ୍ୟ ନୀତି ବଲ୍ରେ କଟାଯାଇଥିବା L ଆକୃତିର କିମ୍ବା ଟି ଆକୃତିର ଚ୍ୟାନେଲ ଉପରେ ଆଧାରିତ | ବଲ୍କୁ ଭଲଭ୍ ଶରୀରର ମ in ିରେ ରଖାଯାଇ ଏକ ହ୍ୟାଣ୍ଡଲ୍ ଦ୍ୱାରା ଘୂର୍ଣ୍ଣନ କରାଯାଏ | ଯେତେବେଳେ ବଲ୍ ଘୂର୍ଣ୍ଣନ କରେ, ଚ୍ୟାନେଲଗୁଡ଼ିକ ବିଭିନ୍ନ ଭଲଭ୍ ପୋର୍ଟଗୁଡିକ ସହିତ ଆଲାଇନ୍ ହୋଇଯାଏ କିମ୍ବା ମଧ୍ୟମ ପ୍ରବାହ ଦିଗର ସୁଇଚ୍, ମିଶ୍ରଣ କିମ୍ବା ବିଭାଜନକୁ ହୃଦୟଙ୍ଗମ କରେ |

L ଆକୃତିର ବଲ୍:

 90 ° ଘୂର୍ଣ୍ଣନ କରିବା ମାଧ୍ୟମକୁ ଇନଲେଟ୍ ରୁ ଯେକ any ଣସି ଆଉଟଲେଟ୍ କୁ ପରିବର୍ତ୍ତନ କରିବାକୁ ଅନୁମତି ଦିଏ, ଗୋଟିଏ ଇନଲେଟ୍ ଏବଂ ଦୁଇଟି ଆଉଟଲେଟ୍ କିମ୍ବା ଦୁଇଟି ଇନଲେଟ୍ ଏବଂ ଗୋଟିଏ ଆଉଟଲେଟ୍ ସହିତ ପରିସ୍ଥିତିକୁ ଓଲଟାଇବା ପାଇଁ ଉପଯୁକ୍ତ, ଯେପରିକି ଦୁଇଟି ରିଆକ୍ଟରକୁ ତରଳ ଯୋଗାଣ |

ଟି ଆକୃତିର ବଲ୍:

180 ° ଘୂର୍ଣ୍ଣନ କରିବା ଦ୍ three ାରା ସମସ୍ତ ତିନୋଟି ବନ୍ଦରକୁ ଏକାସାଙ୍ଗରେ ସଂଯୋଗ କରିବାକୁ କିମ୍ବା ଯେକ any ଣସି ଦୁଇଟି ପୋର୍ଟକୁ ପରସ୍ପର ସହ ସଂଯୁକ୍ତ ହେବାକୁ ଅନୁମତି ଦିଆଯାଏ, ଦୁଇଟି ମିଡିଆ ମିଶ୍ରଣ ପାଇଁ ଉପଯୁକ୍ତ ଏବଂ ତା’ପରେ ଆଉଟପୁଟ୍ (ମିଶ୍ରଣ), କିମ୍ବା ଗୋଟିଏ ମିଡିଆକୁ ଦୁଇଟି ଆଉଟପୁଟରେ ବିଭକ୍ତ କରିବା (ବିଭାଜନ) ଯେପରିକି ଏୟାର କଣ୍ଡିସନର ଗରମ ଏବଂ ଥଣ୍ଡା ପାଣି ମିଶ୍ରଣ ପ୍ରଣାଳୀରେ |

ଉତ୍ପାଦ ପାରାମିଟର ：

ଉତ୍ପାଦ ନାମ: ଥ୍ରୀ-ୱେ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ |	ନିର୍ଦ୍ଦିଷ୍ଟକରଣ: (1/8 "-4") DN6-DN100 |
ନାମମାତ୍ର ଚାପ: PN16 |	ଶରୀର ସାମଗ୍ରୀ: WCB, SUS304 (CF8), SUS316L (CF3M)
ମାନକ: ANSI, BS, DIN, ISO, JIS |	ପ୍ରଯୁଜ୍ୟ ତାପମାତ୍ରା: -20 ℃ ~ + 150 ℃ (ମାନକ), + 350 ℃ (ଉଚ୍ଚ ତାପମାତ୍ରା), -196 down (ନିମ୍ନ ତାପମାତ୍ରା) ପର୍ଯ୍ୟନ୍ତ |
ଆଭ୍ୟନ୍ତରୀଣ ଧାତୁ ସାମଗ୍ରୀ: WCB, SUS304 (CF8), SUS316L (CF3M)	ମଧ୍ୟମ ତାପମାତ୍ରା: ଉଚ୍ଚ ତାପମାତ୍ରା, ନିମ୍ନ ତାପମାତ୍ରା, ମଧ୍ୟମ ତାପମାତ୍ରା, ସାଧାରଣ ତାପମାତ୍ରା |
ଅପରେସନ୍ ପଦ୍ଧତି: ମାନୁଆଲ୍ |	ସିଲ୍: EPDM, PPL |
ସଂଯୋଗ ପଦ୍ଧତି: ଫ୍ଲେଞ୍ଜ୍ ସଂଯୋଗ |	ପ୍ରୟୋଗ: ଜଳ, ବାୟୁ, ଗ୍ୟାସ, ତେଲ, ତରଳ ଇତ୍ୟାଦି |
ଉତ୍ପତ୍ତି: ଚୀନ୍ |	ନମୁନା: ନମୁନା ଉପଲବ୍ଧ |

ଫ୍ଲେଞ୍ଜ୍ ସଂଯୋଗର ଲାଭ:

ଶେଞ୍ଚି 3-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ ଫ୍ଲେଞ୍ଜ୍ ସଂଯୋଗକୁ ବ୍ୟବହାର କରେ | ଥ୍ରେଡେଡ୍ ସଂଯୋଗଗୁଡ଼ିକ ତୁଳନାରେ, ଫ୍ଲେଞ୍ଜ୍ ସଂଯୋଗଗୁଡ଼ିକ ଅଧିକ ଚାପ ପ୍ରତିରୋଧ ପ୍ରଦାନ କରେ | PN16 ମୂଲ୍ୟାୟନ 1.6MPa ଚାପକୁ ସ୍ଥିର ଭାବରେ ପ୍ରତିରୋଧ କରିପାରିବ | ନିୟମିତ ପାଇପଲାଇନ ଯାଞ୍ଚ ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣକୁ ସହଜ କରି ବିଛିନ୍ନତା ସୁବିଧାଜନକ ଅଟେ | ନିର୍ଭରଯୋଗ୍ୟ ସିଲ୍ ସୁନିଶ୍ଚିତ; ଫ୍ଲେଞ୍ଜ୍ ଗ୍ୟାସ୍କେଟ୍ ଏବଂ ବୋଲ୍ଟଗୁଡିକ ମିଳିତ ଭାବରେ ଲିକ୍ ହେବାର ଆଶଙ୍କା ଦୂର କରନ୍ତି | ବଡ଼ ବ୍ୟାସ ପାଇପଲାଇନ ପାଇଁ ଉପଯୁକ୍ତ; DN50 ରୁ ଅଧିକ ବ୍ୟାସ ପାଇଁ, ଯେଉଁଠାରେ ଥ୍ରେଡେଡ୍ ସଂଯୋଗଗୁଡ଼ିକ କଷ୍ଟସାଧ୍ୟ, ଫ୍ଲେଞ୍ଜ୍ ମାନକ ପସନ୍ଦ | ଚାଇନାର 3-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ ନିର୍ମାତା ଶେଞ୍ଚି, ANSI, BS, DIN, ଏବଂ JIS ମାନକ ଅନୁଯାୟୀ ଫ୍ଲେଞ୍ଜ୍ ପ୍ରଦାନ କରେ, ଯାହା ଗ୍ରାହକଙ୍କ ଆବଶ୍ୟକତାକୁ ପୂରଣ କରେ |

ସଂସ୍ଥାପନ କୀ ପଏଣ୍ଟ 1: ଫ୍ଲେଞ୍ଜ୍ ଆଲାଇନ୍ମେଣ୍ଟ |

ଫ୍ଲେଞ୍ଜ୍ ଆଲାଇନ୍ମେଣ୍ଟ ଶେଞ୍ଚି ତିନି-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ ସଂସ୍ଥାପନ କରିବାବେଳେ, ଫ୍ଲେଞ୍ଜ୍ ମୁଖଗୁଡିକ ସମାନ ହେବା ଆବଶ୍ୟକ | ଦୁଇଟି ଫ୍ଲେଞ୍ଜ୍ ସମାନ୍ତରାଳ ଏବଂ ଏକାଗ୍ର ହେବା ଉଚିତ, ବିଚ୍ୟୁତତା ଫ୍ଲେଞ୍ଜ୍ ଗ୍ୟାସ୍କେଟ୍ ର ଅନୁମତିପ୍ରାପ୍ତ ସୀମା ଅତିକ୍ରମ କରିବ ନାହିଁ | ବୋଲ୍ଟ ଆଲାଇନ୍ମେଣ୍ଟକୁ ବାଧ୍ୟ କରିବା ଦ୍ୱାରା ଭଲଭ୍ ଶରୀରର ବିକୃତି ଘଟିବ, ବଲ୍ ଘୂର୍ଣ୍ଣନ ଏବଂ ସିଲ୍ କାର୍ଯ୍ୟଦକ୍ଷତା ଉପରେ ପ୍ରଭାବ ପକାଇବ | ଆଲାଇନମେଣ୍ଟ୍ ପରେ, ଗ୍ୟାସେଟକୁ କେନ୍ଦ୍ରରେ ରଖାଯିବା ଉଚିତ୍ ଏବଂ ଅଫସେଟ ହେବା ଉଚିତ୍ ନୁହେଁ | ଏକ ସ୍ୱଳ୍ପ ମୂଲ୍ୟର ତିନି-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ ନିମ୍ନ ଗୁଣ ସହିତ ସମାନ ନୁହେଁ; ଶେଞ୍ଚି ଉତ୍ପାଦଗୁଡିକ ଉଚ୍ଚ ସଠିକତା ଏବଂ ସହଜ ସଂସ୍ଥାପନ ପ୍ରଦାନ କରେ | କ୍ଷୟ-ପ୍ରତିରୋଧୀ ତିନି-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭଗୁଡ଼ିକରେ ଫ୍ଲେଞ୍ଜ୍ ଭୂପୃଷ୍ଠ ସମାପ୍ତ ହୋଇଛି ଯାହା ମାନକ ପୂରଣ କରେ, ଅଧିକ ନିର୍ଭରଯୋଗ୍ୟ ସିଲ୍ ସୁନିଶ୍ଚିତ କରେ |

ସଂସ୍ଥାପନ ପଏଣ୍ଟ ଦୁଇ: ବୋଲ୍ଟ ଟାଇଟିଂ |

ପର୍ଯ୍ୟାୟରେ ଫ୍ଲେଞ୍ଜ୍ ବୋଲ୍ଟଗୁଡିକ ତ୍ରିକୋଣୀୟ ଭାବରେ ଦୃ tight ହେବା ଆବଶ୍ୟକ | 180 ° ଡାଇଗୋନାଲ୍ କ୍ରମ ଅନୁସରଣ କରି ଟର୍କକୁ ଧୀରେ ଧୀରେ 2-3 ପର୍ଯ୍ୟାୟରେ ପ୍ରୟୋଗ କରନ୍ତୁ | ଏକାଥରକେ ଗୋଟିଏ ପାର୍ଶ୍ୱକୁ ଟାଣନ୍ତୁ ନାହିଁ, ନଚେତ୍ ଗ୍ୟାସ୍କେଟ୍ ଉପରେ ଅସମାନ ଚାପ ଲିକେଜ୍ ଚ୍ୟାନେଲ ସୃଷ୍ଟି କରିବ | ବୋଲ୍ଟ ଟର୍କ ନିଶ୍ଚିତ ଭାବରେ ମାନକ ମୂଲ୍ୟ ପୂରଣ କରିବ; ଓଭରଟାଇଟିଂ ଫ୍ଲେଞ୍ଜ୍ କିମ୍ବା ବୋଲ୍ଟକୁ କ୍ଷତି ପହଞ୍ଚାଇବ, ଯେତେବେଳେ କାର୍ଯ୍ୟ କରିବା ଦ୍ୱାରା ପର୍ଯ୍ୟାପ୍ତ ସିଲ୍ ହେବ | ଶେଞ୍ଚି 3-ମାର୍ଗ ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ କାରଖାନା ସଂସ୍ଥାପକମାନଙ୍କୁ ରେଫର୍ କରିବାକୁ ଏକ ପରାମର୍ଶିତ ଟର୍କ ଟେବୁଲ୍ ପ୍ରଦାନ କରେ | ଦୀର୍ଘସ୍ଥାୟୀ ଲିକ୍ ମୁକ୍ତ ଭଲଭ୍ କାର୍ଯ୍ୟକୁ ନିଶ୍ଚିତ କରିବା ପାଇଁ ଏହି ସ୍ଥାପନ ପଏଣ୍ଟଗୁଡ଼ିକ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ଅଟେ | ଦୟାକରି ନିର୍ଦ୍ଦିଷ୍ଟତାକୁ ଅନୁସରଣ କରନ୍ତୁ |

ସ୍ଥାପନ ପଏଣ୍ଟ :: ପାଇପଲାଇନ ସହାୟତା ଏବଂ ପରିଷ୍କାର କରିବା |

ସ୍ଥାପନ ପୂର୍ବରୁ, ୱେଲଡିଂ ସ୍ଲାଗ୍, ଲୁହା ଫିଲିଙ୍ଗ୍, ବାଲି ଏବଂ ଅନ୍ୟାନ୍ୟ ଅପରିଷ୍କାର ପଦାର୍ଥକୁ ବାହାର କରିବା ପାଇଁ ପାଇପଲାଇନର ଭିତର ଅଂଶକୁ ସଫା କରାଯିବା ଆବଶ୍ୟକ | ଭଲଭ୍ ଗୁହାଳରେ ପ୍ରବେଶ କରୁଥିବା ବିଦେଶୀ ବସ୍ତୁଗୁଡିକ ବଲ୍ କିମ୍ବା ସିଲ୍ ସ୍କ୍ରାଚ୍ କରିପାରେ, ଯାହା ଲିକ୍ ହୋଇପାରେ | ପାଇପଲାଇନ ନିରପେକ୍ଷ ଭାବରେ ସମର୍ଥିତ ହେବା ଜରୁରୀ; ଭଲଭ୍ ପାଇପଲାଇନର ଓଜନ ବହନ କରିବା ଉଚିତ୍ ନୁହେଁ | ବଡ଼-ବ୍ୟାସ ଟି ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ ଭାରୀ; ପାଇପଲାଇନ ସବସିଡେନ୍ ଫ୍ଲେଞ୍ଜ୍ ଅଫ୍ ସେଣ୍ଟରକୁ ଟାଣି ନେଇ ସିଲ୍ କୁ କ୍ଷତି ପହଞ୍ଚାଇପାରେ | କ୍ଷୟ-ପ୍ରତିରୋଧକ ଟି ଫ୍ଲେଞ୍ଜ୍ ବଲ୍ ଭଲଭ୍ WCB, SUS304, କିମ୍ବା SUS316L ସାମଗ୍ରୀରେ ତିଆରି ହୋଇଛି, ଏକ ତମ୍ବା କିମ୍ବା ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ଭଲଭ୍ କୋର ସହିତ | ସଂସ୍ଥାପନ ପଏଣ୍ଟ ସମାପ୍ତ କରିବା ପରେ, ହ୍ୟାଣ୍ଡେଲଟି ବିନା ଜାମରେ ମୁକ୍ତ ଭାବରେ ଘୂର୍ଣ୍ଣନ କରିବା ଉଚିତ; ଭଲଭ୍ ତା’ପରେ ବ୍ୟବହାର ପାଇଁ ପ୍ରସ୍ତୁତ |
